Utiliser une manette de Nes sur MS!

Photos a mettre à jour!!!

Matériel nécessaire:

- Une manette Master System sacrificiel.
- Une manette Nes sacrificiel.
- Matos de soudure à l'étain.
- Tournevis crussi, pince coupante, pince à dénuder... (matos que tout bon bricoleur a)

On prend nos 2 manettes.

On les démonte toute les deux (6 vis crussi chacune).

Pour ce qui concerne la parti Nes.

On prend la carte puis on coupe le câble, on enlève la petite puce et les résistances.

Ensuite pour la manette MS on récupère que le câble.

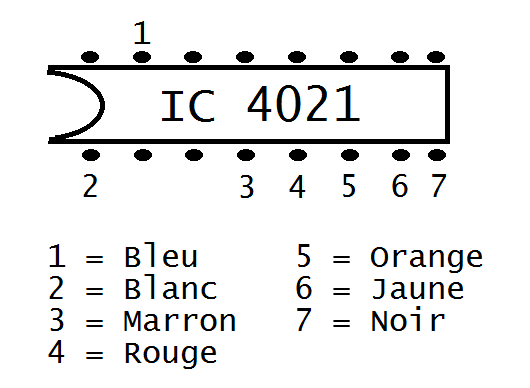

Sur la manette Nes après avoir enlevé la petite puce une inscription ''IC4021'' apparait, voici un petit schéma que j'ai fait pour nous aider. (Vous pouvez admirez comme je gère bien paint Cool )



On fait comme le schéma en soudant les fils.

Puis on fait passer le câble comme on peut, ajoutez du scotch pour isoler les fils qui parait craignos pour pas qu'il y ai de faux contact...

On remonte la manettes Nes sans rien oublier.

Puis on s'empresse de tester tout ça, miracle ça fonctionne. Here we go!
